ADataMatrix'in10 x 10Çok küçük miktarda veri kodlamak için kullanılan 10 x 10 ızgaradan oluşan en küçük ECC 200 DataMatrix sembolüdür.

Minimum ayak izi nedeniyle - genellikle yaklaşık 1 mm - DataMatrix10 x 10Etiketleme alanının son derece sınırlı olduğu havacılık, elektronik ve tıbbi cihazlar gibi endüstrilerde yaygın olarak kullanılır.

Bununla birlikte, bu kompakt boyut katı sınırlamalarla gelir. Bir DataMatrix10 x 10Sadece birkaç karakter saklayabilir ve işaretleme ve tarama koşulları üzerinde tam bir kontrol gerektirir.

Bu kılavuz boyutunu, kapasite sınırlarını ve gerçek dünya uygulamalarında doğru seçim olduğunu açıklar.

DataMatrix 10 x 10 nedir? (Tanım ve pratik anlam)

Bir DataMatrix10 x 10bir 2D barkod oluşur10 satır x 10 sütun (100 modül)ECC 200 standartı altında.

100 modülden oluşurken, bu alanın önemli bir kısmı yapısal desenler ve hata düzeltmesi için ayrılmıştır. Bu, sembolün pratikte nasıl kullanıldığını temel olarak tanımlayan gerçek veriler için sadece asgari bir alan bırakır.

Başka bir deyişle, the10 x 10format esneklik için değil,aşırı alan kısıtlamaları.

DataMatrix 10 x 10 Kapasite Sınırları (Aslında Kodlayabileceğiniz)

Tek en önemli kısıtlama veri kapasitesidir ve birçok uygulamanın başarısız olduğu yer buradır.

Sembol 100 modül içerse de, gerçek veriler için sadece küçük bir kısmı mevcuttur. Geri kalanı ise:

• Bulucu deseni (L şeklinde sınır)

• Zamanlama deseni

Hata düzeltmesi (Reed-Solomon, yaklaşık% 25)

Sonuç olarak, kullanılabilir faydalı yük son derece sınırlıdır.

Pratik Kapasite Sınırları:

ECC 200 özelliklerine göre, bir10 x 10DataMatrix şudur:

•Sayısal: 6 basamak

•Alfa-numaralı: 3 karakter

•İkili: 1 bayt

Anahtar anlayış:

A10 x 10DataMatrix "küçük ama esnek" değildir.kesinlikle sınırlıTek bir ekstra karakter bile sembolü genişletmeye zorlayacaktır.

Örneğin, “1234567” kodlamaya çalışmak otomatik olarak bir12 x 12 sembolühayır10 x 10.

DataMatrix'in Fiziksel Boyutu 10 x 10 (Modül Boyutu ve Sessiz Bölge)

Veri tanımlandıktan sonra, bir sonraki kısıtlama fiziksel boyuttadır.

Son boyutlar, boyutlara bağlıdır.X boyutu (modül boyutu). Yüksek hassasiyetli işaretleme sistemlerinde bu 0,1 mm kadar düşebilir.

Tipik fiziksel boyutlar:

•Matris boyutu:modül boyutuna göre belirlenen (X boyutu), sabit değildir

•Sessiz bölge:Her tarafta en az 1 modül genişliği

•Gerekli toplam alan:modül boyutuna bağlı ve sessiz bölge içerir

Örneğin, 0,25 mm'lik bir modül boyutu ile, a10 x 10DataMatrix yaklaşık 2,5 mm x 2,5 mm (sessiz bölge hariç) ve sessiz bölge dahil edildiğinde daha büyük olacaktır.

Birçok işaretleme hatası kodlama hatalarından değil, yetersiz sessiz bölge veya sembolün etrafındaki zayıf kontrasttan kaynaklanır.

DataMatrix Boyut Karşılaştırması (10 x 10 vs Daha Büyük Semboller)

Karar vermek için10 x 10uygundur, bir sonraki boyut katmanları ile karşılaştırmaya yardımcı olur.

Pratik kural:Verileriniz biraz karmaşık ise bile, 10 x 10 genellikle doğru seçim değildir.

DataMatrix 10 x 10 (Gerçek Endüstriyel Uygulamalar) Ne Zaman Kullanılır

Sınırlamaları nedeniyle bu sembol sadece çok belirli senaryolarda kullanılır.

1. PCB ve Mikro-Elektronik

PCB üretiminde mevcut işaretleme alanı son derece sınırlıdır.İçinde uyum sağlamak için a10 x 10sembol, üreticiler sıklıklaveri formatlarını sıkıştır (örneğin, base-36 kodlama).

2. Tıbbi Aletler ve İmplantlar

Cerrahi aletler tekrarlanan sterilizasyon döngülerinde hayatta kalmalıdır.Etiketler hızlı bir şekilde bozulur, bu nedenle kalıcı işaretleme gereklidir.

A10 x 10DataMatrix izlenebilirliği sağlarKullanılabilirliği veya yapısal bütünlüğü etkilemeden.

3. Havacılık ve Hassas Bileşenler

Havacılık alanında küçük parçalar bile izlenebilir olmalıdır.Bununla birlikte, işaretleme bileşeni zayıflatmamalıdır.

Bu, ultra küçük semboller için mükemmel bir kullanım durumu oluşturur.

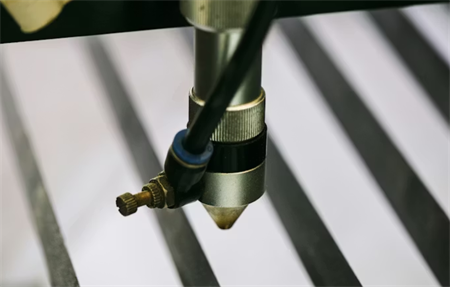

Doğrudan Parça İşaretlemesi (DPM): Neden 10 x 10 Kullanılır

Çoğu gerçek dünya durumunda, DataMatrix10 x 10kullanılırDoğrudan Parça İşaretlemesi (DPM).

Etiketler basmak yerine, kod doğrudan şunları kullanarak uygulanır:

• Lazer işaretleme

• Noktalı peening

• Kimyasal kazma

Avantajı dayanıklılıktır.Trade-off şudur kiokunabilirliği kontrol etmek çok daha zor hale geliyor.

Okunulabilirlik Zorlukları (ve Onları Nasıl Düzeltireceğiz)

Bu ölçekte, kodu oluşturmak zor kısım değil.Güvenilir bir şekilde okumak.

Yaygın konular şunlardır:

• Metal yüzeylerde yansıma

• İşaretlemeden sonra düşük kontrast

• Yetersiz modül tanımı

Endüstri çözümleri:

Endüstriyel görme sistemleri (tüketici tarayıcıları değil)

•DYansımaları azaltmak için aydınlatma

• Yüksek kontrast için optimize edilmiş lazer parametreleri

Bunlar genellikle ISO DPM kalite standartları altında doğrulanır.

10 x 10 DataMatrix Nasıl Doğru Oluşturulur

Başarıyla oluşturmak için a10 x 10sembol:

1.Verileri son derece kısa tutun (6 hane veya daha az önerilir)

2.ECC 200 uyumlu kodlama yazılımı kullanın

3.İşaretlemeden önce sembol boyutunu doğrulayın

4.Gerçek koşullarda test okunabilirliği

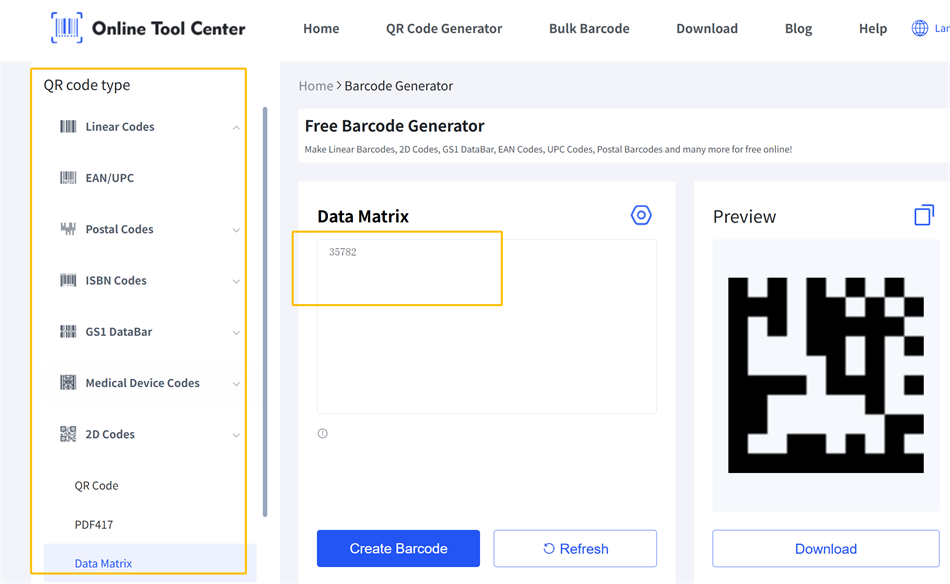

Praktikte, birçokücretsiz online 2D barkod jeneratörleriBu hızlı bir şekilde 10 x 10 DataMatrix oluşturabilir. Süreç genellikle kolaydır - sadece verilerinizi girin ve araç sembolü otomatik olarak oluşturacaktır.

Anahtar kural:Verileriniz sınır içinde doğal olarak uymuyorsa, bunu zorlamayın - bunun yerine daha büyük bir sembol kullanın.

Sonuç: 10 x 10 Doğru Seçim Olduğunda

DataMatrix'in10 x 10genel amaçlı bir barkod değil, aşırı alan kısıtlamaları için bir çözümdür.

Doğru kullanıldığında, en küçük bileşenlerde izlenebilirliği sağlar. Yanlış kullanıldığında, genellikle okunamayan kodlara neden olur.

Sonuçta, başarı sembolün oluşturulmasına daha az bağlıdır ve tüm işaretleme ve tarama sürecinin sınırları etrafında tasarlanmasına daha fazla bağlıdır.

DataMatrix 10 x 10 Hakkında Yaygın Sorular

S1: En küçük DataMatrix boyutu nedir?

En küçük yaygın olarak kullanılan ECC 200 DataMatrix boyutu10 x 10.

Q2: Ne kadar veri bir10 x 10DataMatrix mağazası mı?

6 sanısal rakama veya 3 alfanumerik karaktere kadar.

S3: Akıllı telefonlar tarayabilir10 x 10Kodlar mı?

Bazı akıllı telefonlar DataMatrix kodlarını tarayabilir, ancak10 x 10Semboller - özellikle DPM veya düşük kontrast koşullarında - tarama güvenilirliği genellikle sınırlıdır.
